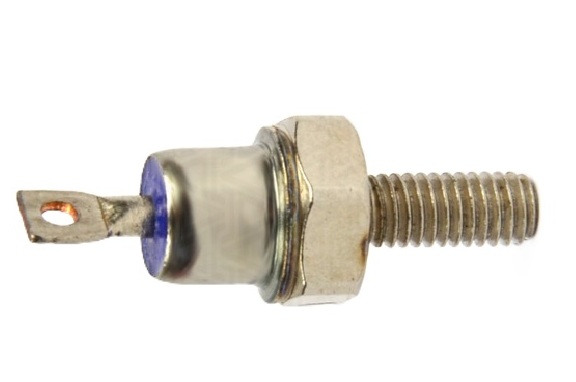

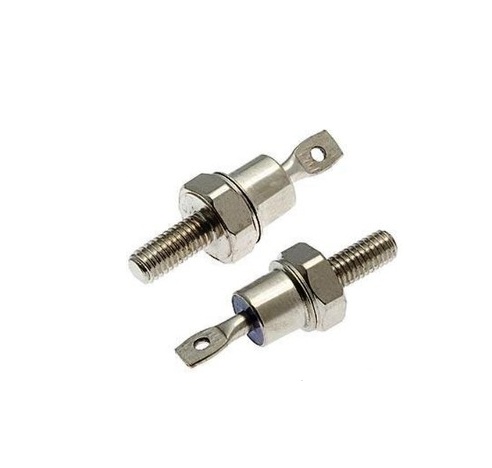

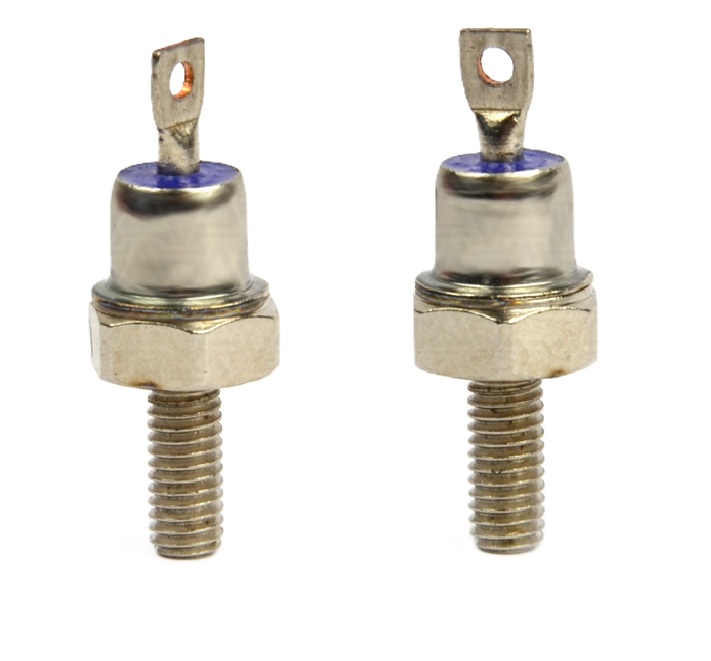

Д112-16X-7 — диод силовой (выпрямительный), низкочастотный, штыревой, конструкции общего назначения с жестким выводом. Изделия производятся в металлическом корпусе SD1 (штыревой диод) и типом резьбы М5 (метрическая резьба с номинальным диаметром 5мм).
Технические характеристики диода Д112-16X-7
Корпус диода: Д112
Максимально допустимый средний прямой ток: 16А
Повторяющееся импульсное обратное напряжение: 700В
Неповторяющееся импульсное обратное напряжение: 800В
Импульсное рабочее обратное напряжение: 560В
Постоянное обратное напряжение: 420В
Максимально допустимый действующий прямой ток: 23А
Ударный прямой ток: 0,25кА
Повторяющийся импульсный обратный ток: 3,0мА
Импульсное прямое напряжение: 1,35В
Пороговое напряжение диода: 0,85В
Защитный показатель: —
Динамическое сопротивление: 10мом
Время обратного восстановления: 8мкс
Заряд обратного восстановления: 60мкКл
Рекомендуемый тип охладителя: О111
Масса кг: не более 0,008кг
Условное обозначение:
Д — диод; 112 — конструктивное исполнение; 16 — максимально допустимый средний прямой ток (А); Х— указывает на обратную полярность диода; 7 — класс по обратному повторяющемуся напряжению.
Применение
Диод Д112-16X-7 предназначен для преобразования постоянного и переменного тока до 25А (в зависимости от серии) частотой до 500 Гц в цепях с напряжением питания 100В – 1600В.
Диод Д112 широко используется в различных сферах деятельности, в том числе в статических преобразователях электроэнергии, в радиотехнической, и электронной аппаратуре общего назначения.
Данный тип диодов может применяться при температуре окружающей среды от - 60 до +50°С и производиться в климатических исполнениях УХЛ. Также возможно воздействие вибрационных нагрузок в диапазоне частот 1-100Гц с ускорением 49 м/с2, многократных ударов длительностью 2-15 мс с ускорением и однократных ударов длительностью 50 мс с ускорением 39,2 м/с2.
Конструкция
Диод Д112-16Х имеет обратную полярность и обозначается дополнительном индексом «Х».
У диодов обратной полярности анодом является вывод. Дополнительный индекс полярности выводов маркируется и указывается на корпусе прибора.
Диоды силовые Д112-16 имеют герметичный, металлокерамический корпус и прижимные внутренние контактные соединения, что обеспечивает высокую стойкость к циклическим нагрузкам.
Заказ продукции
Для правильного оформления заказа и закупки диодов серии Д112 требуется указать полную маркировку изделия, либо уточнить следующие характеристики:
- Корпус диода
- Допустимый средний прямой ток
- Класс по обратному повторяющемуся напряжению.
