Гидротолкатели

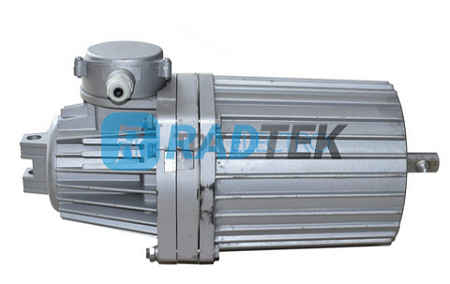

- •Маркировка для заказа — Гидротолкатель ТЭ-16
- •Номинальное напряжение питающей сети, В — 380
- •Номинальная мощность двигателя, кВт — 0.06
- •Масса, кг — 12.8
- •Маркировка для заказа — Гидротолкатель ТЭ-25
- •Номинальное напряжение питающей сети, В — 380
- •Номинальная мощность двигателя, кВт — 0.06
- •Масса, кг — 12.8
- •Маркировка для заказа — Гидротолкатель ТЭ-30
- •Номинальное напряжение питающей сети, В — 380
- •Номинальная мощность двигателя, кВт — 0.06
- •Масса, кг — 12.8
- •Маркировка для заказа — Гидротолкатель ТЭ-50
- •Номинальное напряжение питающей сети, В — 380
- •Масса, кг — 12.8
- •Маркировка для заказа — Гидротолкатель ТЭ-80
- •Номинальное напряжение питающей сети, В — 380
- •Номинальная мощность двигателя, кВт — 0.39
- •Масса, кг — 15.5
- •Маркировка для заказа — Гидротолкатель ТЭ-200
- •Номинальное напряжение питающей сети, В — 380
- •Номинальная мощность двигателя, кВт — 0.55
- •Масса, кг — 18
Гидротолкатель ТЭ — это электромеханическое устройство, предназначенное для создания возвратно-поступательного движения с помощью электрического двигателя и гидравлической передачи. В русскоязычной промышленности под «ТЭ» обычно подразумевают серию гидротолкателей с электродвигателем («Т» — толкатель, «Э» — электрический), широко применяемых в системах автоматизации и управления технологическими процессами.
Гидротолкатели типа ТЭ остаются востребованными решениями для автоматизации промышленных процессов благодаря своей универсальности, относительной простоте конструкции и высокой эксплуатационной надёжности. Их активно применяют как стандарт на машиностроительных предприятиях России и стран СНГ уже не одно десятилетие.
Конструкция и принцип работы гидротолкателя
Гидротолкатель ТЭ состоит из следующих основных узлов:
- Корпус, заполненный рабочей жидкостью (обычно минеральное масло).
- Асинхронный электродвигатель.
- Поршень или шток, соединённый с исполнительным механизмом.
- Система возврата (пружина).
При включении электродвигателя создаётся вращательное движение, которое через кривошипно-шатунный механизм преобразуется в поступательное перемещение штока. При выключении питание двигателя прекращается, поршень возвращается в исходное положение за счёт возвратной пружины.
Применение гидротолкателей серии ТЭ
Наиболее типовые области применения:
- Приводы промышленных тормозов:
- Ленточные барабанные тормоза кранового оборудования;
- Дисковые тормоза подъёмных механизмов;
- Автоматизация запорной и регулирующей арматуры:
- Управление заслонками вентиляции;
- Активация задвижек водоснабжения.
- Механизмы перемещения и блокировки объектов:
- Системы подачи материалов на конвейерах;
- Защитные устройства на станках.
- Другое промышленное оборудование, где требуется надёжный линейный привод средней мощности.
Основные технические характеристики
Типовые параметры для наиболее распространённых моделей ТЭ:
Параметр | Значение |
|---|---|
Усилие на штоке | 25–6300 Н |
Ход штока | 50–200 мм |
Напряжение питания | 220/380 В (50 Гц) |
Мощность эл. двигателя | 0,12–2,2 кВт |
Степень защиты | IP54/IP65 |
Диапазон рабочих температур | –40…+40 °C |
Масса | от 5 до 75 кг |
Величины зависят от конкретной модели: например, ТЭ-30 соответствует усилию в 300 Н.
Преимущества гидротолкателей серии ТЭ
- Высокая надёжность работы при интенсивных нагрузках;
- Простота монтажа и эксплуатации;
- Возможность работы во взрывоопасных зонах (специсполнение);
- Минимальное техническое обслуживание.
