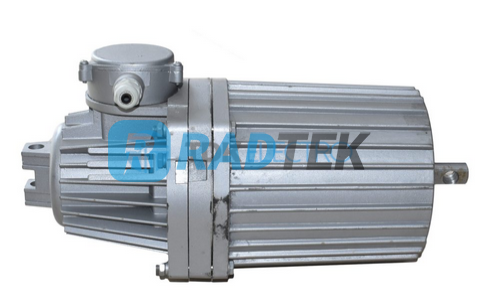

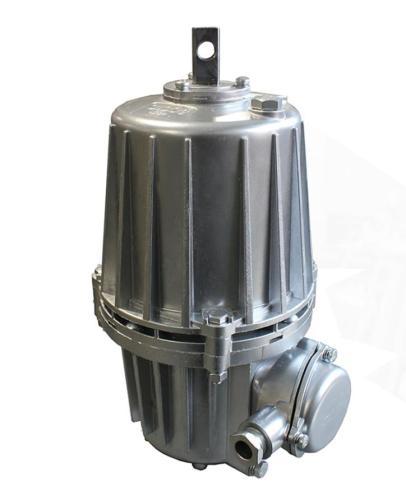

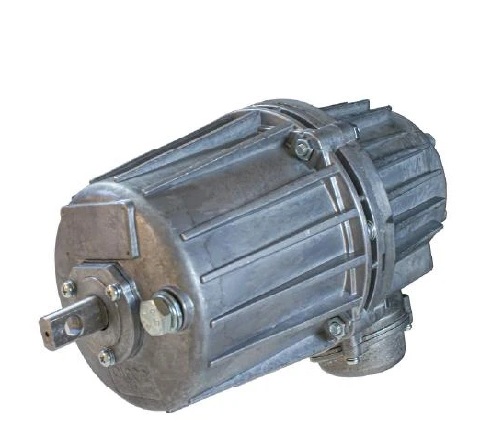

ТЭ-16 — гидротолкатель применяется в качестве привода колодочных пружинных тормозов, а также других механизмов, служащих для механизации различных производственных процессов.
Технические характеристики ТЭ-16
Тип прибора: гидротолкатель
Среднее усилие подъема, Н: 160
Развиваемое усилие подъема, Н: 200
Ход штока, мм: 32
Номинальная мощность двигателя, кВт: 0,06
Номинальное напряжение: 380В
Частота тока питающей сети: 50Гц
Число оборотов двигателя, об/мин: 2800
Масса рабочей жидкости, кг, не более: 1,35
Масса кг: не более 12,8кг
Условное обозначение:
ТЭ — толкатель электрогидравлический; 16 — среднее усилие подъема (160Н).
Применение
Гидротолкатель ТЭ-16 предназначен для применения в качестве привода колодочных пружинных тормозов, а также других механизмов, служащих для механизации различных производственных процессов.
Толкатель ТЭ-16 применяются для работы в сети переменного тока напряжением 380В, частотой 50Гц, в повторно-кратковременном режиме при ПВ 60% и менее, с частотой включений до 720вкл/час.
Конструктивная особенность
Гидравлический толкатель ТЭ-16 состоит из электродвигателя, поршня, штока, центробежного колеса. Уплотнительное кольцо не допускает утечки тормозной жидкости.
В толкателе применяется электродвигатель АДГМ. При работе электродвигателя рабочее колесо, вращаясь, создает избыточное давление рабочей жидкости, которая нагнетается под поршень и поднимает его со штоком до крайнего верхнего положения. Поршень остается в крайнем верхнем положении до тех пор, пока работает электродвигатель. При выключении двигателя рабочее колесо останавливается, и поршень со штоком под действием внешней нагрузки и собственного веса опускается вниз.
Заказ продукции
Для правильного оформления заказа и закупки гидротолкателей ТЭ требуется указать полную маркировку изделия, либо уточнить следующие характеристики:
Тип прибора
Среднее усилие подъема
