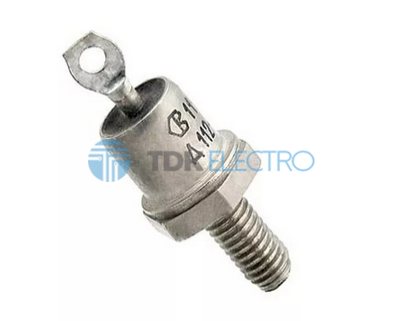

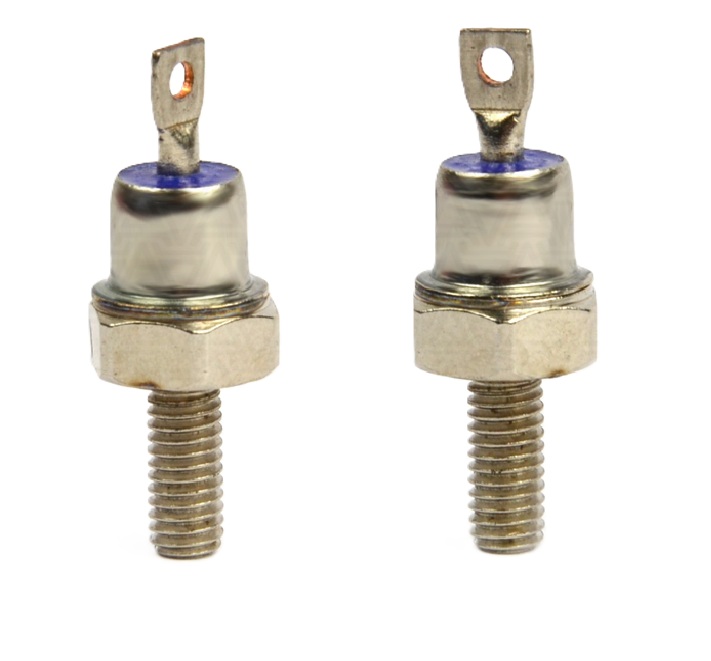

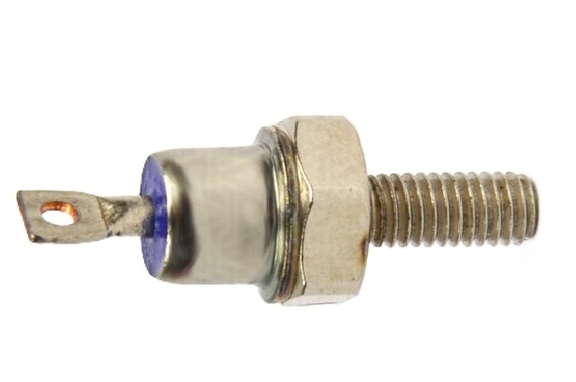

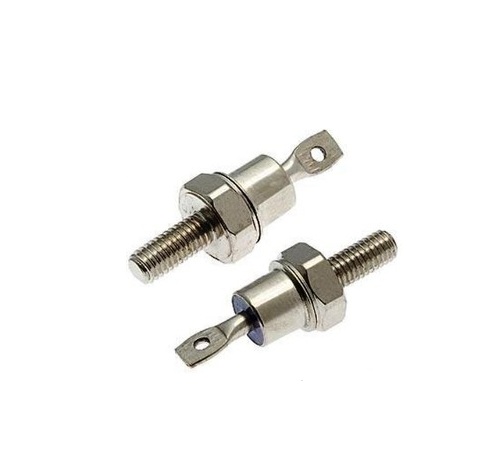

Д112-25X-6 — диод силовой (выпрямительный), низкочастотный, штыревой, конструкции общего назначения с жестким выводом. Изделия производятся в металлическом корпусе SD1 (штыревой диод) и типом резьбы М5 (метрическая резьба с номинальным диаметром 5мм).
Технические характеристики диода Д112-25X-6
- Корпус диода: Д112
- Максимально допустимый средний прямой ток: 25А
- Повторяющееся импульсное обратное напряжение: 600В
- Неповторяющееся импульсное обратное напряжение: 670В
- Импульсное рабочее обратное напряжение: 480В
- Постоянное обратное напряжение: 360В
- Максимально допустимый действующий прямой ток: 39А
- Ударный прямой ток: 0,38кА
- Повторяющийся импульсный обратный ток: 3,0мА
- Импульсное прямое напряжение: 1,35В
- Пороговое напряжение диода: 0,8В
- Защитный показатель: —
- Динамическое сопротивление: 7,0мом
- Время обратного восстановления: 8мкс
- Заряд обратного восстановления: 60мкКл
- Рекомендуемый тип охладителя: О111
- Масса кг: не более 0,008кг
Условное обозначение:
Д — диод; 112 — конструктивное исполнение; 25 — максимально допустимый средний прямой ток (А); Х— указывает на обратную полярность диода; 6 — класс по обратному повторяющемуся напряжению.
Применение
Диод Д112-25X-6 предназначен для преобразования постоянного и переменного тока до 25А (в зависимости от серии) частотой до 500 Гц в цепях с напряжением питания 100В – 1600В.
Диод Д112 широко используется в различных сферах деятельности, в том числе в статических преобразователях электроэнергии, в радиотехнической, и электронной аппаратуре общего назначения.
Данный тип диодов может применяться при температуре окружающей среды от - 60 до +50°С и производиться в климатических исполнениях УХЛ. Также возможно воздействие вибрационных нагрузок в диапазоне частот 1-100Гц с ускорением 49 м/с2, многократных ударов длительностью 2-15 мс с ускорением и однократных ударов длительностью 50 мс с ускорением 39,2 м/с2.
Конструкция
Диод Д112-25Х имеет обратную полярность и обозначается дополнительном индексом «Х».
У диодов обратной полярности анодом является вывод. Дополнительный индекс полярности выводов маркируется и указывается на корпусе прибора.
Диоды силовые Д112-25 имеют герметичный, металлокерамический корпус и прижимные внутренние контактные соединения, что обеспечивает высокую стойкость к циклическим нагрузкам.
Заказ продукции
Для правильного оформления заказа и закупки диодов серии Д112 требуется указать полную маркировку изделия, либо уточнить следующие характеристики:
- Корпус диода
- Допустимый средний прямой ток
- Класс по обратному повторяющемуся напряжению.
