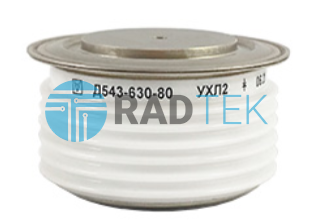

Диод Д543-630-78 - силовой низкочастотный диод таблеточной конструкции общепромышленного назначения.
Преобразовывают постоянный и переменный ток от 500 ампер до 630 ампер частотой до 500 Гц в цепях с напряжением до 7000 В – 10000 В.
Силовые диоды серии Д453 используются в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений:
• В низковольтных выпрямителях сварочного и гальванического оборудования различного типа;
• В неуправляемых или полууправляемых выпрямительных мостах;
• В электрогенераторах промышленности и транспорта и т.д.
Для отвода тепла диоды собирают с охладителями типа О153, О253 при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать усилие сжатия Fm. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Преобразовывают постоянный и переменный ток от 500 ампер до 630 ампер частотой до 500 Гц в цепях с напряжением до 7000 В – 10000 В.
Силовые диоды серии Д453 используются в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений:
• В низковольтных выпрямителях сварочного и гальванического оборудования различного типа;
• В неуправляемых или полууправляемых выпрямительных мостах;
• В электрогенераторах промышленности и транспорта и т.д.
Для отвода тепла диоды собирают с охладителями типа О153, О253 при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать усилие сжатия Fm. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
