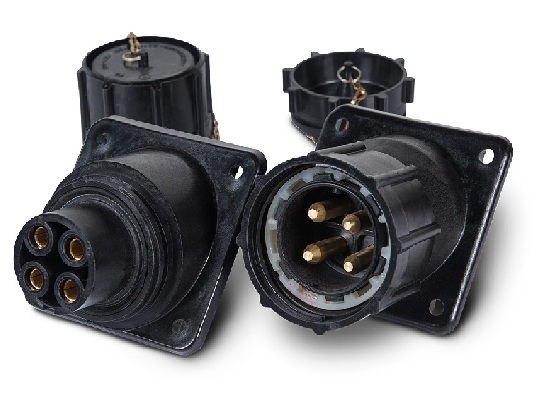

РП-16-4В1К — это розетка панельная (стационарная) на номинальный ток 16А и с исполнением по числу контактов 4 (3Р+РЕ).
Технические характеристики
- Номинальное напряжение: до 660В АС; до 440В DC
- Номинальное ток: 16А
- Климатическое исполнение: В1
- Степень взрывозащиты: отсутствует
- Степень защиты: IP67
- Количество контактов: 4 (3Р + РЕ)
Условное обозначение:
Р — розетка; П — панельная; 16 — номинальный ток А; 4 — количество контактов; В1 — климатическое исполнение; К — наличие блок-контакта.
Применение
Розетка панельная РП-16-4В1К предназначена для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках напряжением 660В переменного тока и до 440В постоянного тока частотой до 60 Гц.
Конструкция
- Разъемы панельные состоят из фланца крышки, механизма фиксации, контактной системы с изоляторами.
- Силовые разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях ("открыто" - "закрыто") четкая и ясно ощутимая операция.
Подбор ответной части
- Вилка кабельная (переносная) ВК-16-4В1К
Заказ продукции
Для правильного оформления заказа и закупки силовых разъемов требуется указать полную маркировку изделия, либо уточнить следующие характеристики:
- Тип разъема
- Номинальный ток
- Кол-во контактов
