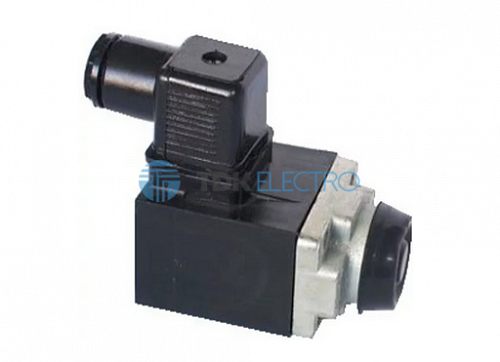

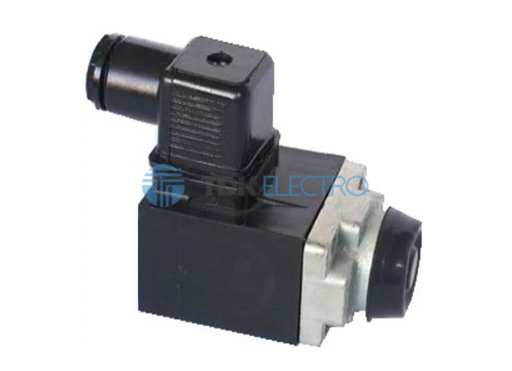

Электромагнит ПЭ8-223С 48В (разъем СЭ11-19)- электромагнит ПЭ8 предназначен для дистанционного управления гидрораспределителями и другой гидроаппаратурой с условным проходом ДУ 8 мм., рассчитан для включения в сеть постоянного или переменного тока, стандартных и редко применяемых напряжений.
Выводы катушки выполняются соединителем электрическим СЭ11-19 или с соединителем 2РМГ. Электромагниты с соединителем 2РМГ рекомендуется использовать для гидросистем строительных, дорожных, сельскохозяйственных и других мобильных машин.
Климатическое исполнение электромагнитов в зависимости от условий местности может быть: У3; Т3; УХЛ4; ХЛ1; по ГОСТ15150. Степень защиты корпуса электромагнита: IP 54 по ГОСТ 14254. Изготовлены и соответствуют ТУ3428-017-22835403-03.
Основные технические характеристики электромагнита ПЭ8:
- Тяговое усилие при номинальном ходе якоря, Н - 50,0
- Относительная продолжительность включения, ПВ % - 100(40)
- Потребляемая мощность, Вт - 46,0
- Номинальный ход якоря, мм - 2,5 +0,1
- Полный ход якоря, мм - 8,0 +0,6
- Время срабатывания, с, не более - 0,08
- Допускаемое давление рабочей жидкости в полости электромагнита, МПа (кг/см2) - 6 (60)
- Масса электромагнита, кг - 0,72
Выводы катушки выполняются соединителем электрическим СЭ11-19 или с соединителем 2РМГ. Электромагниты с соединителем 2РМГ рекомендуется использовать для гидросистем строительных, дорожных, сельскохозяйственных и других мобильных машин.
Климатическое исполнение электромагнитов в зависимости от условий местности может быть: У3; Т3; УХЛ4; ХЛ1; по ГОСТ15150. Степень защиты корпуса электромагнита: IP 54 по ГОСТ 14254. Изготовлены и соответствуют ТУ3428-017-22835403-03.
Основные технические характеристики электромагнита ПЭ8:
- Тяговое усилие при номинальном ходе якоря, Н - 50,0
- Относительная продолжительность включения, ПВ % - 100(40)
- Потребляемая мощность, Вт - 46,0
- Номинальный ход якоря, мм - 2,5 +0,1
- Полный ход якоря, мм - 8,0 +0,6
- Время срабатывания, с, не более - 0,08
- Допускаемое давление рабочей жидкости в полости электромагнита, МПа (кг/см2) - 6 (60)
- Масса электромагнита, кг - 0,72
