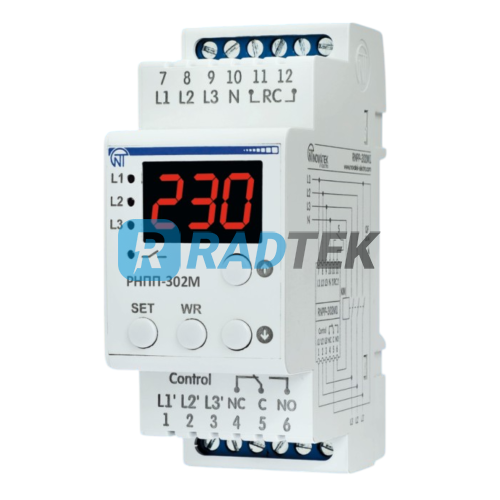

РНПП-302М — это трехфазное универсальное реле переменного напряжения.
Технические характеристики
- Индикация: светодиоды, индикатор
- Контроль обрыва фаз: Да
- Контроль чередования фаз: Да
- Контроль асимметрии фаз: Да
- Отключение защит: Да
- Настройка всех защит: Да
- Сечение подключаемого кабеля для подключения к клеммам: 0,5 – 2,5 мм²
- Точность определения порога срабатывания по напряжению: не более 1,5В
- Ток коммутации: 12А
- Габаритные размеры : 90,2х36х64,5
- Масса, не более: 0,3 кг
Применение
Реле напряжения РНПП-302М предназначено для постоянного контроля уровня допустимого напряжения, обрыва, слипания, нарушения правильной последовательности, перекоса фаз в цепях переменного напряжения 220/380 В (230/400В или 240/415В) частотой 50 Гц и отключения нагрузки в случае наступления аварийных ситуаций.
Реле напряжения РНПП измеряет действующие значения фазных и линейных напряжений в сетях с изолированной или заземленной нейтралью, контролирует работу магнитного пускателя и исправность его контактов. Устройство следит за состоянием силовых контактов внешнего МП до и после включения нагрузки, контролируя их исправность (подгорание или слипание).
РНПП-302М осуществляет последующее автоматическое повторное включение после устранения причины аварии, вызвавшей отключение, через время, заданное Пользователем.
Режим работы
- реле обрыва фаз
- реле минимального напряжения
- реле максимального напряжения
- реле напряжения
Основные преимущества
- Универсальное реле напряжения РНПП-302М является полностью программируемым прибором, где все контролируемые параметры можно изменить или отключить, позволяет работать, как по фазному, так и по линейному напряжению в широких диапазонах, ведет контроль состояния контактов магнитного пускателя, имеет вход от технологического контакта или дистанционного выключателя.
- В реле используются разные алгоритмы принятия решений в зависимости от типа аварий;
- Индикация действующего значения напряжения на каждой фазе и вид возникшей аварии в режиме реального времени;
- Корпус - 2S модуля, с креплением на DIN-рейку.
Область применения
- Промышленные объекты: защита электродвигателей и оборудования с жесткими параметрами напряжения.
- Бытовые установки: защита приборов в домашней сети от скачков сети.
