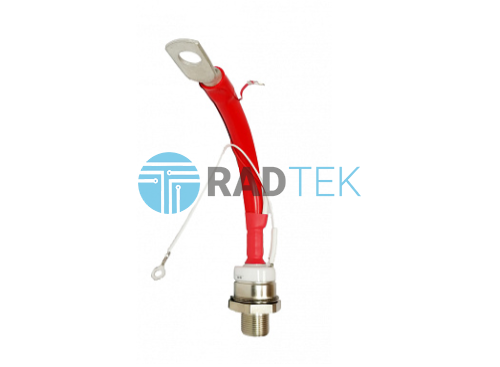

ТБИ271-250-13 тиристор частотно-импульсный

Тиристор ТБИ271-250-13 - является силовым быстродействующим импульсным тиристором общего назначения.

Возможные модификации тиристоров серии ТБИ:

• ТБИ261 - напряжение UDR/URRM -  10-14 (класс), Itav - 160-200А, корпус – штыревой;
• ТБИ271 - напряжение UDR/URRM -  10-14 (класс), Itav - 160-320А, корпус - штыревой;
• ТБИ361 - напряжение UDR/URRM -  6-12 (класс), Itav - 100А, корпус - штыревой;
• ТБИ371 - напряжение UDR/URRM -  6-12 (класс), Itav - 160-200А; корпус - штыревой;
• ТБИ323 - напряжение UDR/URRM -  6-12 (класс), Itav - 250А; корпус - таблеточный;
• ТБИ333 - напряжение UDR/URRM -  6-20 (класс), Itav - 320-400А; корпус - таблеточный;
• ТБИ343 - напряжение UDR/URRM -  12-20 (класс), Itav - 400-500-630А; корпус - таблеточный;
• ТБИ433 - напряжение UDR/URRM -  3-9 (класс), Itav - 400А; корпус - таблеточный;
• ТБИ443 - напряжение UDR/URRM -  3-9 (класс), Itav - 630А; корпус - таблеточный;
• ТБИ353 - напряжение UDR/URRM -  6-20 (класс), Itav - 1000-1250А; корпус - таблеточный;
• ТБИ453 - напряжение UDR/URRM -  3-9 (класс), Itav - 1000А; корпус - таблеточный;

Функциональное назначение:

Все перечисленные исполнения тиристоров преобразовывают и регулируют постоянный и переменный ток от 100 до 1250А (в зависимости от выбранного исполнения) частотой до 10  кГц в цепях с напряжением 300В – 2000В (в зависимости от выбранного исполнения).

Возможные исполнения охладителей:

• О171, О181, О281, О261, О271, О361, О471, ОМ101, ОМ105 - для штыревой конструкции;
• О153, О143, О243, О253, О343, ОМ103, ОМ104 - для таблеточной конструкции.

Ключевые особенности:

• Герметичные  металлокерамические корпуса штыревого исполнения;
• Низкие времена выключения;
• Низкие потери при переключении;
• Разветвленный управляющий электрод с усилением сигнала управления для быстрого включения и высоких di/dt.

Используются (область применения):

- В преобразовательных устройствах постоянного и переменного тока частотой до 1000 Гц;
- В инверторных и коммутирующих цепях преобразовательных установок электровозов и других видов электроподвижного состава;
- В выпрямителях питания гальванических ванн;
- Для зарядки аккумуляторных батарей;
- В высоковольтных блоках выпрямительно-инверторных подстанциях линий передачи постоянного тока;
- Устанавливаются в мощные электроприводы для промышленности и транспорта;
- Применяются для индукционного нагрева;
- Используются для электросварки;
- Устанавливаются в схемах у источников бесперебойного питания;
- В противообледенительных устройствах самолётов;
- Зачастую применяются в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии и т. д.
