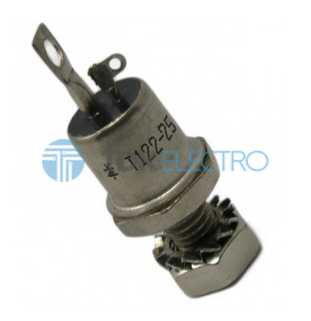

Т122-25-8

Тиристор Т122-25-8 - предназначен для работы в преобразовательных устройствах, а также в цепях постоянного и переменного тока различных силовых установок.  Выпускаются в металлостеклянном корпусе с жестким выводом. Максимально допустимый средний прямой ток в открытом состоянии 20-32 А. Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1200 В. Охлаждение воздушное естественное или принудительное. Обозначение типономинала и полярность выводов приводятся на корпусе. габаритные размеры: общая длина - 40 мм, длина шпильки - 11,5 мм., резьба – М6.

Область применение тиристоров серии Т122:

- В преобразовательных устройствах постоянного и переменного тока частотой до 1000 Гц;
- В инверторных и коммутирующих цепях преобразовательных установок электровозов и других видов электроподвижного состава;
- В выпрямителях питания гальванических ванн;
- Для зарядки аккумуляторных батарей;
- В высоковольтных блоках выпрямительно-инверторных подстанциях линий передачи постоянного тока;
- В противообледенительных устройствах самолётов.
- Очень часто применяются в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.

Тиристор, как правило, имеет три выхода. Один управляющий и два, через которые протекает ток. Принцип работы: при подаче напряжения на управляющий выход, коммутируется цепь через анод-коллектор. То есть, он сравним с транзистором. Только с той разницей, что у транзистора величина пропускаемого тока зависит от поданного на управляющий вывод напряжения. А тиристор либо полностью открыт, либо полностью закрыт.
