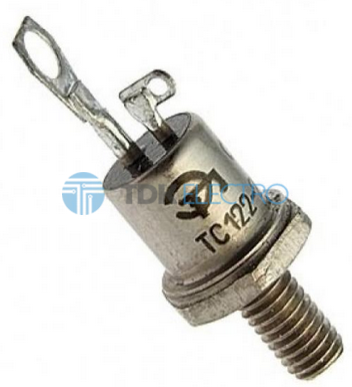

Тиристор ТС122-25-9 - это трехслойный полупроводниковый прибор, в составе которого два тиристора включенные встречно-параллельно и есть симистор, на выходе получается симметричный тиристор.
Симметричным тиристором (или симистором) называют тиристор, который переключается из закрытого состояния в открытое как в прямом, так и в обратном направлении. Он имеет симметричную вольт-амперную характеристику, т. е. Одинаковые по виду прямую и обратные ветви. В связи с этим тиристор симметричный применяют как переключающие приборы в цепях переменного тока.
Общие технические характеристики тиристора ТС122:
- Максимально допустимый действующий ток: 20-25 А;
- Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 100 В;
- Охлаждение: воздушное естественное или принудительное;
- Обозначение типономинала и полярность выводов приводятся на корпусе;
- Габаритные размеры: общая длина - 40 мм, длина шпильки – 11,5 мм, резьба - М6;
- Масса тиристора: не более 12 г;
- Рекомендуемый для применения охладитель: O121, O22.
Симметричным тиристором (или симистором) называют тиристор, который переключается из закрытого состояния в открытое как в прямом, так и в обратном направлении. Он имеет симметричную вольт-амперную характеристику, т. е. Одинаковые по виду прямую и обратные ветви. В связи с этим тиристор симметричный применяют как переключающие приборы в цепях переменного тока.
Общие технические характеристики тиристора ТС122:
- Максимально допустимый действующий ток: 20-25 А;
- Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 100 В;
- Охлаждение: воздушное естественное или принудительное;
- Обозначение типономинала и полярность выводов приводятся на корпусе;
- Габаритные размеры: общая длина - 40 мм, длина шпильки – 11,5 мм, резьба - М6;
- Масса тиристора: не более 12 г;
- Рекомендуемый для применения охладитель: O121, O22.
