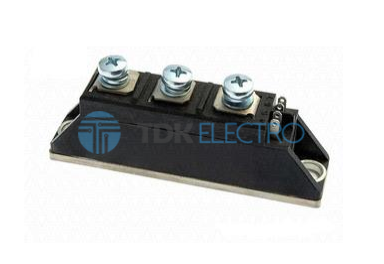

Модуль тиристорный МТТ100-12

Модуль тиристорный МТТ100-12 -  представляет собой монолитную конструкцию с двух полупроводниковых тиристоров (исполнение: тиристор-тиристор), используются в цепях постоянного (DC) и переменного (AC) тока с токовой нагрузкой от 25А до 800А и обратным импульсным напряжением до 1600В.
У тиристорных модулей МТТ высокая энерготермоциклостойкость (более 100000 циклов, ∆ Т = 100°C), наблюдается надежная работа приборов при коммутации больших токов (до 1250 А) в тяжелых условиях эксплуатации.
Удобная прижимная конструкция, возможность реализации различных вариантов силовых схем, ширина основания 20, 34, 50, 60, 77 мм.

Основные технические характеристики тиристорных модулей серии МТТ:

- VDRM - 400-1600 V;
- IT(AV) - 75-85 A;
- ITSM - 0.8-1.6 kA;
- VT(TO) - 1-0.9 V;
- rT - 2-3.8 mΩ;
- (diT/dt)cr - 200 A/μs;
- (dvD/dt)cr - 500-1000 V/μs;
- tq - 100-160 μs;
- Rth(j-c) - 0.450 – 0.680 °C/W;
- T jmax - 124 °C;
- Visol - 2500 М.

Область применения:

- Выпрямительные мосты;
- Регуляторы переменного тока;
- Мягкий пуск электродвигателя переменного тока;
- Управление двигателем постоянного тока;
- Входные выпрямители для инверторов;
- Контроль температуры (например, для печей, химических прцессов);
- Управление скоростью вращения электродвигателя переменного тока;
- Прерыватели постоянного тока;
- Индукционный нагрев;
- Источники бесперебойного питания4
- Электросварка.
