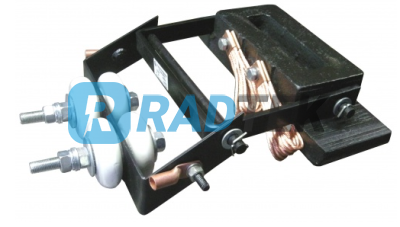

Токоприемник ТК-3В-2М

Токоприемник ТК-3В-2М - исльзуется для съема с троллеев электрического тока с целью обеспечения питания электрооборудования грузоподъемных кранов.

Токоприемники изготавливаются в однополюсном исполнении и рассчитаны для работы от сети постоянного тока напряжением до 500 В и переменного тока частотой 50 и 60 Гц напряжением до 600 В.

Токоприемники рассчитаны для работы с частотой циклов возвратно-поступательных премещений до 600 в час при ускорении до 1м/с2 и скоростью движения не более 2,5 м/с.

Рабочее положение аппаратов – горизонтальное.

Размеры аппаратов в рабочем положении с троллеями должны обеспечивать следующие расстояния по воздуху:
- между неподвижными токоведущими деталями разных аппаратов, а также между ними и конструкциями, не изолированными от земли – не менее 30 мм;
- между движущимися друг относительно друга и находящимися под разными потенциалами деталями – не менее 15 мм.

Конструкция токоприемников обеспечивает нормальную работу:


- при горизонтальных колебаниях тележек в пределах +/-20 мм и крановых мостов +/-40 мм
- при вертикальных колебаниях тележек в пределах +/-15 мм и крановых мостов +/-20 мм
